Compatibilidade Eletromagnética
Compatibilidade Eletromagnética para sistemas com SPDA
Proteção conforme a IEC 62305-4
A Compatibilidade Eletromagnética (EMC) aplicada aos Sistemas de Proteção contra Descargas Atmosféricas (SPDA) é fundamental para garantir a segurança e o correto funcionamento das instalações elétricas e eletrónicas.
De acordo com a norma internacional IEC 62305-4, os efeitos eletromagnéticos provocados pelas descargas atmosféricas podem causar sobretensões, avarias em equipamentos sensíveis, falhas de comunicação e interrupções de serviço.
A implementação de medidas de proteção adequadas permite minimizar estes riscos e aumentar a fiabilidade das infraestruturas.
As nossas soluções incluem:
- Projeto: estudos de compatibilidade eletromagnética EMC;
- Equipotencialização e sistemas de terra;

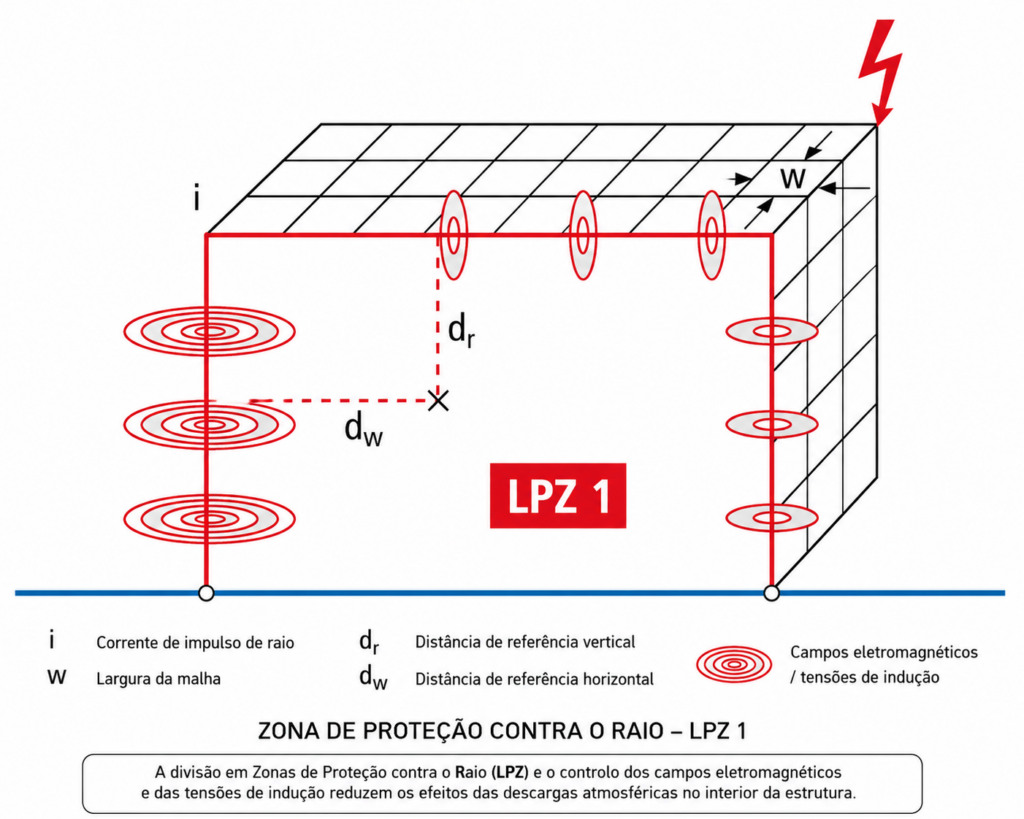

- Definição de zonas LPZ (Lightning Protection Zones);
- Blindagem e encaminhamento técnico de cablagens;
- Verificação da conformidade com a IEC 62305-4.
Trabalhamos com soluções técnicas adaptadas a edifícios industriais, comerciais, hospitalares, centrais fotovoltaicas, torres de comunicações e centros de dados, assegurando proteção eficaz e conformidade normativa.
Segurança, continuidade de serviço e proteção dos equipamentos
A correta integração entre o SPDA e as medidas de Compatibilidade Eletromagnética é essencial para reduzir danos causados por descargas atmosféricas e garantir a continuidade operacional das instalações.

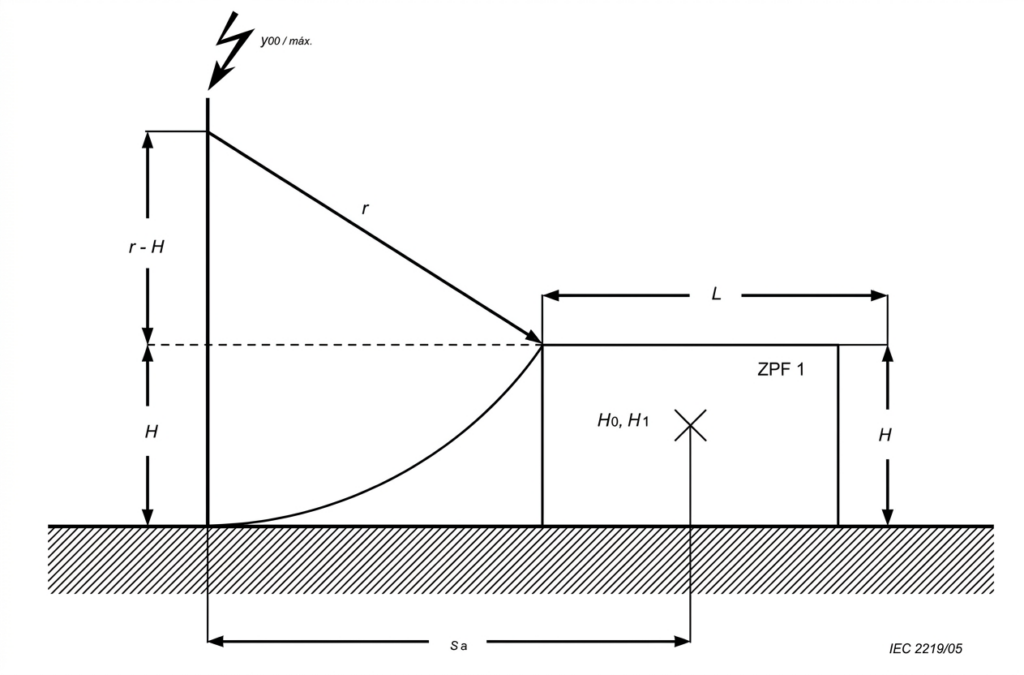

A imagem ilustra como se calcula a proteção de um edifício face aos efeitos de um raio que atinja o solo ou um objeto nas proximidades. O objetivo central é salvaguardar os equipamentos eletrónicos sensíveis localizados no interior da zona de proteção (ZPF 1).Através do método da «esfera rolante» (representada pelo raio r), o diagrama define a distância mínima de segurança (sa) entre a descarga atmosférica e o centro da estrutura. Este cálculo considera as dimensões do edifício, como a altura (H) e o comprimento (L), para prever a intensidade do campo magnético gerado.
Em termos simples, quanto mais potente for o raio e quanto mais perto este cair, maior será a exigência sobre a blindagem da estrutura. Este modelo é fundamental para garantir que as instalações estão devidamente protegidas, evitando falhas críticas nos sistemas internos e assegurando a conformidade com as normas de segurança vigentes.
